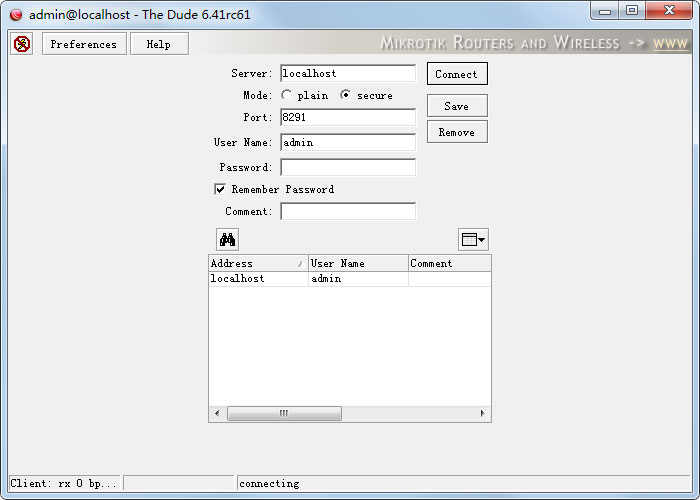

The Dude(网络拓扑图软件) V6.41.61

　　网络拓扑图制作软件（The Dude）是一款功能非常强大的网络监控器，网络拓扑图制作软件（The Dude）通过自动搜索指定子网内的所有设备，绘制和生成网络拓扑图，监视设备的服务器端口。网络拓扑图制作软件（The Dude）能为网络提供监视和网络分析的功能，并在服务段端口中断后发出警报和提示，记录到当前的日志中。

功能介绍

　　1、自动网络搜索和布置网络拓扑图

　　2、探测任何类型的网络设备

　　3、设备的连接监测和状态通知

　　4、为设备提供SVG图标，支持用户图标和背景定义

　　5、简单的安装与操作和日志系统

　　6、允许你绘制你的网络拓扑图和添加需要定义网络设备

　　7、支持SNMP， ICMP， DNS和TCP等协议等对设备的监视

　　8、独特的连接不间断监视和图像显示功能

　　9、设备管理可以通过远程管理工具直接进入

　　10、支持远程Dude服务器和本地客户端

使用方法

　　1、网络图标定义为：右键--“添加网络”；

　　2、路由、服务器、台机等定义为：右键---“增加设备”；

　　3、用连线显示网络流量：右键--“添加链接”，按住鼠标左键把2个设备连起来；控制类型--“snmp”；硬件列表选择其中一个网卡；种类选择“ethernet”或“fast ethernet”就可把网络流量显示出来；

　　4、如要在地图上显示cpu、memery、网络流量等信息要求设置支持snmp协议，其中linux主机可安装snmp软件，windows主机要添加snmp协议支持，操作为：控制面板--添加程序--windows组件--管理和监视工具--简单网络管理协议，既可。ros要打开snmp支持，定义dude服务器地址，在winbox中可操作。
